Trong một hệ thống điện dự phòng hiện đại, máy phát điện dù có công suất lớn và động cơ chất lượng tốt vẫn cần được kết hợp với thiết bị chuyển nguồn phù hợp để đáp ứng yêu cầu cấp điện của công trình.
Khi điện lưới gặp sự cố, hệ thống có thể thực hiện chuỗi hoạt động:

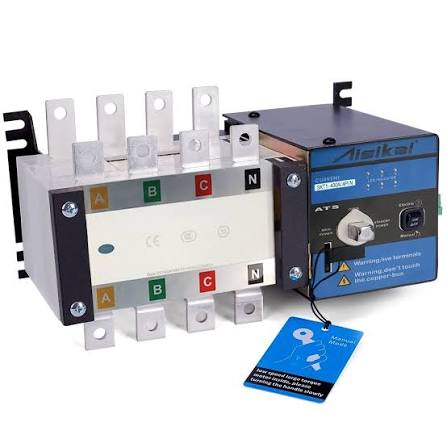

Một thiết bị quan trọng trong quá trình này là ATS AISIKAI – bộ chuyển nguồn tự động được sử dụng trong các hệ thống điện có nhiều nguồn cấp.
ATS là viết tắt của Automatic Transfer Switch, nghĩa là bộ chuyển nguồn tự động. Thiết bị hỗ trợ chuyển đổi phụ tải giữa nguồn điện lưới và nguồn máy phát theo cấu hình, điều kiện giám sát và chế độ điều khiển được thiết lập.
ATS AISIKAI là thiết bị hoặc giải pháp chuyển nguồn tự động được sử dụng trong hệ thống điện có từ hai nguồn điện trở lên. Ứng dụng phổ biến là chuyển đổi giữa điện lưới và máy phát điện dự phòng.
Khi nguồn điện chính không đáp ứng điều kiện vận hành đã cài đặt, hệ thống có thể phát lệnh khởi động máy phát và chuyển phụ tải sang nguồn dự phòng khi nguồn này đạt điều kiện cho phép. Khi điện lưới phục hồi ổn định, hệ thống có thể chuyển phụ tải trở lại nguồn chính theo cấu hình.
Nhiều khách hàng tập trung lựa chọn động cơ, đầu phát và công suất máy phát điện. Tuy nhiên, một hệ thống điện dự phòng hoàn chỉnh còn cần thiết bị chuyển nguồn và hệ thống điều khiển tương thích.
Khi điện lưới gặp sự cố, quá trình vận hành thông thường có thể diễn ra theo trình tự sau, tùy cấu hình thiết bị:
Bộ điều khiển giám sát các điều kiện nguồn điện, có thể bao gồm:
Phụ tải sử dụng điện lưới.
Hệ thống có thể phát hiện các trạng thái bất thường như:
Bộ điều khiển phát lệnh khởi động máy phát.
Bộ điều khiển giám sát các thông số của nguồn máy phát, chẳng hạn:
Nguồn máy phát cần đạt điều kiện chuyển tải.
Khi nguồn máy phát đạt điều kiện và hệ thống được cấu hình phù hợp, ATS chuyển phụ tải từ điện lưới sang máy phát.
ATS giám sát nguồn chính. Khi điện lưới phục hồi ổn định theo điều kiện cài đặt, hệ thống có thể chuyển tải về điện lưới và cho máy phát chạy làm mát trước khi dừng.
Một tủ ATS hoàn chỉnh thường bao gồm các thành phần được lựa chọn theo dòng điện, sơ đồ nguồn, yêu cầu bảo vệ và phương án điều khiển của công trình.
Thực hiện chuyển đổi giữa nguồn điện lưới và nguồn máy phát. Chủng loại và định mức cần phù hợp với thiết kế hệ thống.
Giám sát trạng thái nguồn, phát hiện sự cố và điều khiển quá trình chuyển nguồn. Tùy cấu hình có thể sử dụng bộ điều khiển tích hợp hoặc thiết bị riêng.
MCCB, ACB và các thiết bị bảo vệ khác được lựa chọn theo dòng điện, khả năng chịu ngắn mạch và yêu cầu phối hợp bảo vệ.
Cáp điện, thanh cái, đầu nối và hệ thống tiếp địa cần được tính toán theo dòng điện, điều kiện lắp đặt và tiêu chuẩn áp dụng.
ATS có thể được ứng dụng trong nhiều hệ thống nguồn điện dự phòng. Việc lựa chọn thiết bị cần căn cứ vào phụ tải ưu tiên, công suất máy phát và yêu cầu vận hành thực tế.
Có thể cấp nguồn dự phòng cho chiếu sáng, bơm nước và các hệ thống kỹ thuật được ưu tiên.
Hỗ trợ nguồn điện cho các phụ tải cần thiết như chiếu sáng, thiết bị bếp, điều hòa và hệ thống bảo quản thực phẩm theo thiết kế.
Phục vụ hệ thống điện dự phòng cho dây chuyền, thiết bị kỹ thuật và phụ tải quan trọng đã được xác định.
Có thể tích hợp vào hệ thống cấp điện dự phòng cho chiếu sáng, máy chủ và các phụ tải thiết yếu theo thiết kế.
Hỗ trợ chuyển nguồn cho quạt thông gió, bơm nước, hệ thống làm mát và thiết bị điều khiển khi mất điện lưới.
Có thể sử dụng trong hệ thống nguồn dự phòng cho thiết bị kho vận và các phụ tải cần thiết.
Một lỗi thường gặp là lựa chọn ATS chỉ dựa trên công suất kVA của máy phát mà không kiểm tra dòng điện định mức, loại phụ tải và điều kiện làm việc.
Khi lựa chọn ATS, cần xem xét các yếu tố:
Thông thường chuyển đổi ba dây pha. Việc áp dụng cần phù hợp với sơ đồ nối đất và thiết kế hệ thống điện.
Chuyển đổi ba dây pha và dây trung tính. Cần xem xét sơ đồ nối đất, liên kết trung tính và yêu cầu kỹ thuật của công trình.
Không nên mặc định mọi công trình đều dùng ATS 3P hoặc ATS 4P. Kỹ sư cần đánh giá sơ đồ hệ thống, phương án nối đất, đặc tính phụ tải và yêu cầu thiết kế trước khi lựa chọn.
ATS không tạo ra điện ngay lập tức. Khi điện lưới mất, hệ thống cần phát hiện sự cố, phát lệnh khởi động máy phát, chờ nguồn ổn định rồi mới chuyển phụ tải theo cấu hình đã thiết lập.
Với những phụ tải không được phép gián đoạn, công trình có thể cần kết hợp UPS, hệ thống lưu điện hoặc giải pháp nguồn dự phòng chuyên dụng. Phương án cần được xác định theo mức độ quan trọng của phụ tải và thời gian gián đoạn cho phép.
Tự động giám sát nguồn và chuyển nguồn theo cấu hình.
Cho phép người vận hành điều khiển bằng tay theo hướng dẫn.
Hỗ trợ kiểm tra khả năng vận hành theo chức năng được trang bị.
Các chế độ cụ thể phụ thuộc vào thiết bị ATS và cấu hình tủ. Với công trình quan trọng, nên kiểm tra định kỳ cả máy phát điện, ATS, tín hiệu điều khiển và quá trình chuyển nguồn thực tế.
Một giải pháp nguồn điện dự phòng có thể kết hợp máy phát điện HANGEN POWER với động cơ, đầu phát, bộ điều khiển và tủ ATS được lựa chọn đồng bộ theo yêu cầu dự án.
Điểm quan trọng không chỉ là kết hợp nhiều thương hiệu mà còn phải lựa chọn thiết bị tương thích, tính toán đúng dòng điện, phối hợp bảo vệ và kiểm tra tín hiệu điều khiển trước khi bàn giao.
ATS AISIKAI có thể được xem xét khi công trình cần tự động chuyển nguồn, kết hợp máy phát tự khởi động hoặc giảm sự phụ thuộc vào thao tác thủ công.
Trước khi lựa chọn, nên xác định rõ các thông tin sau:
Xác định công suất sử dụng, phụ tải ưu tiên, motor, bơm, điều hòa và các hệ thống kỹ thuật liên quan.
Xem xét công suất tải, dòng khởi động, hệ số đồng thời và khả năng mở rộng trong tương lai.
Lựa chọn ATS, MCCB/ACB và cáp điện theo dòng tải, điều kiện lắp đặt và yêu cầu bảo vệ.
Xác định số cực, dòng điện định mức, bộ điều khiển và chế độ vận hành phù hợp.
Kiểm tra máy phát, ATS, tín hiệu điều khiển, chế độ Auto/Manual và thử chuyển nguồn theo quy trình an toàn.
Có thể ảnh hưởng đến khả năng vận hành và độ bền của thiết bị. Cần kiểm tra dòng tải và điều kiện làm việc trước khi lựa chọn.
Đặc biệt cần lưu ý động cơ, máy bơm, điều hòa và các thiết bị có dòng khởi động lớn.
Có thể khiến máy phát không tự khởi động, ATS không chuyển nguồn hoặc phát sinh cảnh báo.
Máy phát điện có thể hoạt động bình thường nhưng ATS không chuyển nguồn đúng khi có sự cố. Vì vậy, cần kiểm tra toàn bộ hệ thống theo kế hoạch bảo dưỡng.
ATS cần được kiểm tra định kỳ cùng với máy phát điện. Nội dung kiểm tra có thể bao gồm:
ATS AISIKAI là một lựa chọn thiết bị chuyển nguồn có thể được sử dụng trong hệ thống điện dự phòng kết hợp máy phát điện. Thiết bị hỗ trợ chuyển đổi giữa điện lưới và máy phát theo cấu hình, điều kiện nguồn và yêu cầu thiết kế của công trình.
Để hệ thống hoạt động phù hợp, cần xem xét đồng bộ máy phát điện, bộ điều khiển, tủ ATS, thiết bị bảo vệ, dây dẫn và phương án lắp đặt. Đặc biệt, công trình cần được kiểm tra vận hành và bảo dưỡng định kỳ.
HANGEN POWER hỗ trợ tư vấn lựa chọn công suất máy phát, tính chọn dòng điện ATS và xây dựng phương án chuyển nguồn tự động theo nhu cầu thực tế của công trình.
Máy phát điện + Bộ điều khiển + Tủ ATS + Hệ thống bảo vệ + Lắp đặt + Kiểm tra vận hành
