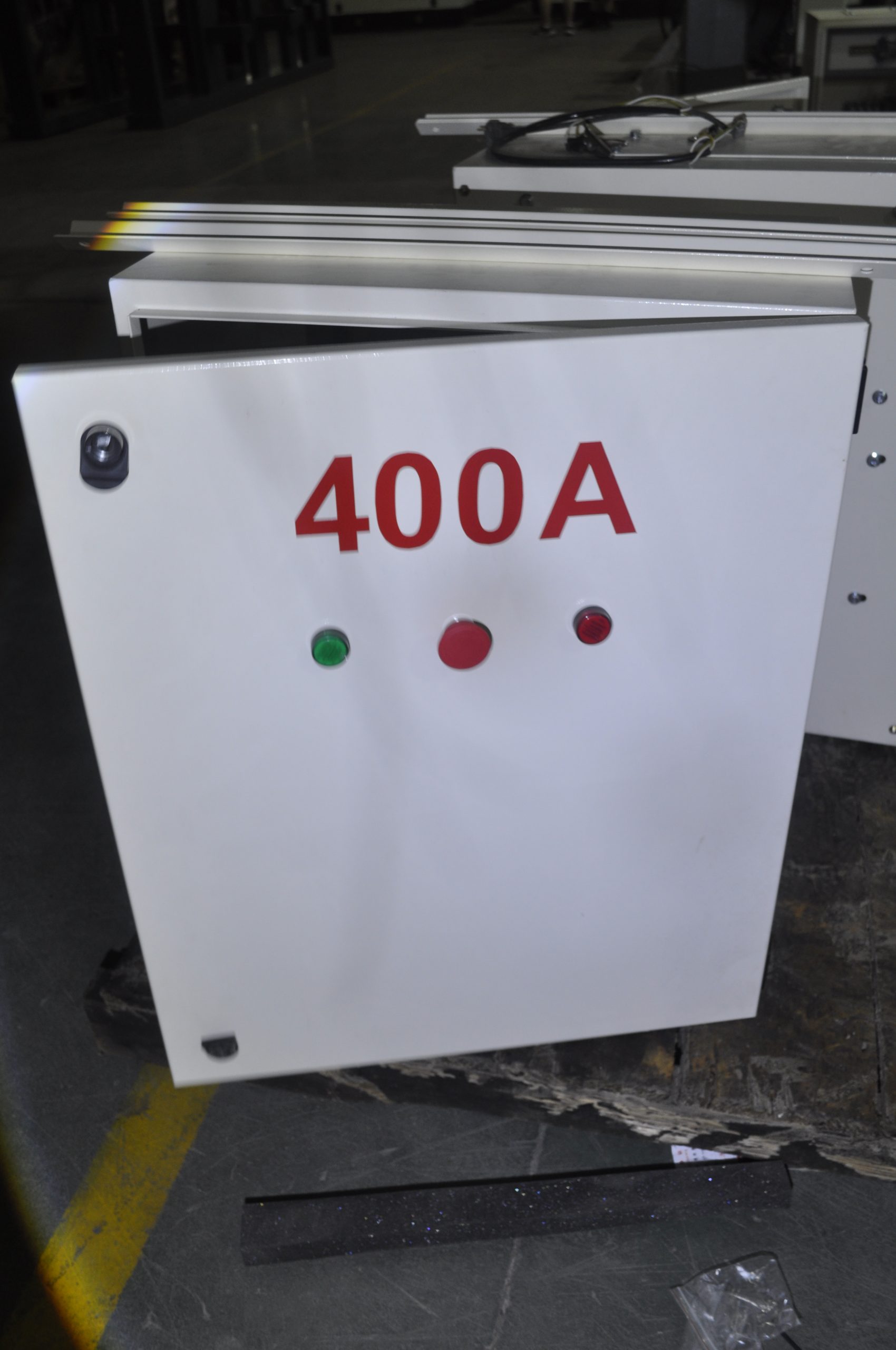

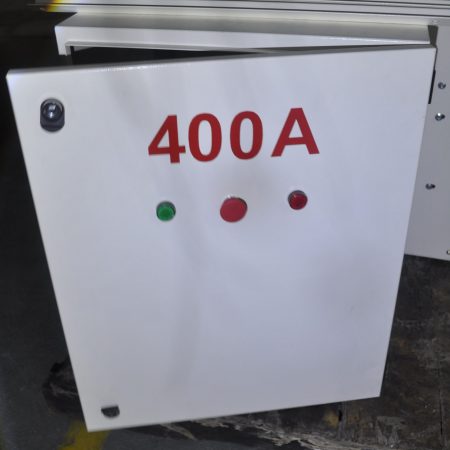

Tủ ATS 400A – Tủ Chuyển Nguồn Tự Động 400A Cho Máy Phát Điện

Tủ ATS 400A là tủ chuyển nguồn tự động chuyên dụng cho các hệ thống điện dự phòng có dòng tải lớn, thực hiện chức năng giám sát và chuyển đổi nguồn điện giữa điện lưới và máy phát điện.

Với dòng điện định mức 400A, ATS 400A thường được sử dụng cho các hệ thống điện có công suất lớn hơn các dòng ATS 100A, 160A và 250A, phù hợp với nhà máy, nhà xưởng, khách sạn, tòa nhà văn phòng, trung tâm thương mại, kho vận và các công trình công nghiệp.

Khi nguồn điện lưới gặp sự cố, ATS có thể gửi tín hiệu đến máy phát điện để khởi động. Khi máy phát đạt trạng thái ổn định, tủ thực hiện chuyển tải sang nguồn dự phòng. Khi điện lưới phục hồi, ATS chuyển tải trở lại nguồn điện chính và thực hiện chu trình dừng máy phát theo cấu hình.

HANGEN POWER cung cấp tủ ATS 400A theo yêu cầu thực tế, đồng bộ với máy phát điện và hệ thống phân phối điện của từng công trình.

Tủ ATS 400A là gì?

ATS là viết tắt của Automatic Transfer Switch, có nghĩa là thiết bị hoặc hệ thống chuyển nguồn tự động.

Tủ ATS 400A được sử dụng để quản lý hai nguồn điện:

• Nguồn điện lưới: nguồn điện chính.
• Nguồn máy phát điện: nguồn điện dự phòng.

Trong trạng thái bình thường, điện lưới cấp điện cho tải.

Khi điện lưới bị mất, mất pha hoặc điện áp không đạt giới hạn được cài đặt, bộ điều khiển ATS phát hiện sự cố và kích hoạt chu trình chuyển sang nguồn máy phát.

Sau khi máy phát điện khởi động và đạt điều kiện làm việc ổn định, ATS thực hiện chuyển tải sang nguồn dự phòng.

Khi điện lưới trở lại ổn định, hệ thống tự động chuyển tải về điện lưới và máy phát điện dừng sau thời gian làm mát.

Thông số cơ bản của tủ ATS 400A

Thông số thực tế của tủ có thể được thay đổi theo yêu cầu về điện áp, dòng tải, thiết bị đóng cắt, phương án điều khiển, bảo vệ và sơ đồ phân phối điện.

Tủ ATS 400A phù hợp máy phát điện bao nhiêu kVA?

Đây là vấn đề cần được tính toán kỹ trước khi lựa chọn ATS 400A cho máy phát điện.

Đối với hệ thống điện 3 pha, có thể tính dòng điện theo công thức:

I = S / (√3 × U)

Trong đó:

• I: Dòng điện định mức, A.
• S: Công suất biểu kiến, VA.
• U: Điện áp dây, V.

Giả sử hệ thống sử dụng điện áp 400V:

Máy phát điện 250kVA

Dòng điện danh định lý thuyết:

I ≈ 250.000 / (1,732 × 400) ≈ 361A

Như vậy, ATS 400A có thể nằm trong phạm vi lựa chọn nếu ATS cần chuyển toàn bộ tải của máy phát và các điều kiện kỹ thuật khác phù hợp.

Máy phát điện 300kVA

Dòng điện danh định:

I ≈ 300.000 / (1,732 × 400) ≈ 433A

Trong trường hợp này, ATS 400A không mặc nhiên phù hợp để chuyển toàn bộ công suất 300kVA, vì dòng danh định lý thuyết của máy phát đã cao hơn 400A.

Tuy nhiên, nếu ATS chỉ cấp cho một nhóm tải có dòng điện phù hợp thì có thể sử dụng theo thiết kế.

Máy phát điện 350kVA

Dòng điện danh định:

I ≈ 350.000 / (1,732 × 400) ≈ 505A

Với máy phát 350kVA, nếu chuyển toàn bộ công suất thì ATS 400A không phù hợp về dòng định mức.

Do đó, khi thiết kế hệ thống cần xác định rõ ATS cấp nguồn cho toàn bộ tải hay chỉ tải ưu tiên.

Quan trọng: Công suất máy phát và dòng định mức ATS không phải lúc nào cũng được ghép theo một tỷ lệ cố định. Cần tính toán theo tải thực tế, điều kiện vận hành và yêu cầu của hệ thống.

Khi nào nên sử dụng tủ ATS 400A?

ATS 400A được xem xét cho những hệ thống có dòng tải lớn và cần tự động chuyển đổi nguồn giữa điện lưới và máy phát.

Một số ứng dụng phổ biến:

• Nhà máy sản xuất.
• Nhà xưởng công nghiệp.
• Khách sạn lớn.
• Tòa nhà văn phòng.
• Trung tâm thương mại.
• Kho logistics.
• Siêu thị.
• Bệnh viện và cơ sở dịch vụ.
• Hệ thống bơm công suất lớn.
• Công trình sử dụng máy phát điện công suất trung bình và lớn.

Trong những hệ thống có nhiều nhóm tải, ATS 400A có thể được sử dụng cho tải ưu tiên, trong khi các tải không quan trọng được tách riêng.

Nguyên lý hoạt động của tủ ATS 400A

Hệ thống ATS 400A hoạt động dựa trên việc liên tục giám sát trạng thái của hai nguồn điện.

Bước 1: Điện lưới bình thường

ATS nhận nguồn điện lưới và cấp cho tải.

Máy phát điện ở trạng thái chờ.

Bước 2: ATS phát hiện mất điện

Khi điện lưới mất hoặc các thông số như điện áp, pha không đáp ứng giới hạn cài đặt, ATS xác định nguồn chính gặp sự cố.

Bước 3: Khởi động máy phát

ATS gửi tín hiệu Remote Start đến bộ điều khiển máy phát điện.

Máy phát khởi động và tăng tốc đến trạng thái làm việc.

Bước 4: Kiểm tra nguồn máy phát

Bộ điều khiển ATS kiểm tra các điều kiện của nguồn máy phát như điện áp và tần số.

Khi nguồn máy phát ổn định, ATS cho phép chuyển nguồn.

Bước 5: Chuyển tải

ATS thực hiện chuyển tải từ nguồn điện lưới sang nguồn máy phát.

Các thiết bị đóng cắt được điều khiển theo trình tự nhằm hạn chế nguy cơ hai nguồn bị đóng đồng thời.

Bước 6: Điện lưới phục hồi

ATS tiếp tục giám sát điện lưới.

Sau khi nguồn lưới ổn định trong thời gian được cài đặt, ATS thực hiện chuyển tải trở lại nguồn điện chính.

Bước 7: Dừng máy phát

Máy phát tiếp tục chạy không tải để làm mát, sau đó dừng theo chu trình điều khiển.

Cấu tạo tủ ATS 400A

Một tủ ATS 400A có thể bao gồm các thành phần chính sau:

Thiết bị đóng cắt nguồn lưới

Có nhiệm vụ đóng/ngắt nguồn điện lưới cấp đến tải.

Thiết bị đóng cắt nguồn máy phát

Đóng/ngắt nguồn điện từ máy phát đến tải.

Bộ điều khiển ATS

Đây là bộ phận trung tâm thực hiện giám sát nguồn và điều khiển quá trình chuyển đổi.

Mạch điều khiển máy phát

Cho phép ATS kết nối với bộ điều khiển máy phát để thực hiện tín hiệu khởi động và dừng.

Thiết bị đo và hiển thị

Có thể bố trí đèn báo, đồng hồ hoặc màn hình hiển thị tùy cấu hình.

Thanh cái

Thanh cái được lựa chọn theo dòng điện thiết kế và phương án bố trí trong tủ.

Vỏ tủ điện

Vỏ tủ được gia công với kích thước phù hợp với thiết bị và không gian lắp đặt.

Tủ ATS 400A có thể dùng cho tải ưu tiên không?

Có.

Đây là phương án thường được áp dụng trong các công trình có tổng công suất tải lớn nhưng chỉ cần duy trì một số thiết bị quan trọng khi mất điện.

Ví dụ, một nhà máy có thể phân chia:

Tải ưu tiên:

• Hệ thống điều khiển.
• Camera.
• Chiếu sáng cần thiết.
• Bơm.
• Hệ thống an ninh.
• Một số dây chuyền quan trọng.

Tải không ưu tiên:

• Thiết bị không cần thiết khi mất điện.
• Một số hệ thống phụ trợ.
• Các tải có thể tạm thời dừng hoạt động.

Khi đó, ATS 400A có thể được thiết kế để cấp nguồn dự phòng cho nhóm tải ưu tiên thay vì phải cấp cho toàn bộ nhà máy.

Ứng dụng tủ ATS 400A

ATS 400A cho nhà máy

Nhà máy có nhu cầu điện lớn và thường có nhiều nhóm tải khác nhau.

Tủ ATS 400A có thể được sử dụng cho một nhóm tải hoặc khu vực sản xuất được lựa chọn làm tải dự phòng.

Việc thiết kế cần tính đến dòng khởi động của động cơ, công suất máy phát và phương án phân phối điện.

ATS 400A cho nhà xưởng

Trong nhà xưởng, ATS có thể kết nối máy phát với tủ điện tổng hoặc tủ điện của khu vực tải ưu tiên.

Giải pháp này giúp tự động chuyển nguồn khi điện lưới gặp sự cố.

ATS 400A cho khách sạn

Khách sạn có nhiều tải cần duy trì như chiếu sáng, thang máy theo phương án thiết kế, bơm, hệ thống PCCC, camera và các hệ thống kỹ thuật khác.

ATS được lựa chọn theo từng nhóm tải và thiết kế cấp điện của công trình.

ATS 400A cho tòa nhà

Đối với tòa nhà văn phòng hoặc công trình thương mại, ATS có thể được sử dụng để chuyển nguồn cho các tải quan trọng.

Tủ có thể được tích hợp với hệ thống điện dự phòng và máy phát điện trung tâm.

Ưu điểm của tủ ATS 400A

Dòng chuyển tải lớn

Với dòng định mức 400A, ATS đáp ứng các hệ thống có dòng tải lớn hơn nhiều dòng ATS công suất nhỏ.

Tự động chuyển đổi nguồn

Hệ thống có thể tự động chuyển nguồn khi điện lưới gặp sự cố nếu được cấu hình ở chế độ Auto.

Kết hợp với máy phát điện

ATS có thể kết nối với bộ điều khiển máy phát để tự động hóa quá trình khởi động và dừng máy.

Tăng tính chủ động của hệ thống điện

Khi nguồn điện chính gặp sự cố, hệ thống có thể nhanh chóng chuyển sang nguồn dự phòng theo cấu hình.

Có thể thiết kế theo từng dự án

ATS 400A không nhất thiết phải có một cấu hình duy nhất. Thiết bị có thể được lựa chọn theo yêu cầu của từng công trình.

Những yếu tố cần kiểm tra trước khi chọn ATS 400A

Đối với hệ thống có dòng điện lớn, việc lựa chọn ATS cần được tính toán cẩn thận.

Dòng tải thực tế

Đây là thông số quan trọng nhất để xác định ATS có phù hợp hay không.

Công suất máy phát

Cần xác định máy phát cấp toàn bộ tải hay chỉ cấp một phần tải.

Điện áp và số pha

Kiểm tra điện áp danh định và cấu hình hệ thống điện.

Loại tải

Động cơ, máy bơm, máy nén, điều hòa và các thiết bị có dòng khởi động lớn cần được tính toán riêng.

Dòng ngắn mạch

Thiết bị đóng cắt phải có khả năng chịu và cắt dòng sự cố phù hợp với hệ thống.

Phương án phối hợp bảo vệ

ATS cần phối hợp với MCCB/ACB, cáp điện và các thiết bị bảo vệ khác.

Không gian lắp đặt

Tủ ATS 400A có kích thước và trọng lượng lớn hơn các dòng ATS nhỏ nên cần tính toán vị trí lắp đặt ngay từ đầu.

Lắp đặt tủ ATS 400A cần lưu ý gì?

Khi triển khai hệ thống ATS 400A, cần kiểm tra:

1. Sơ đồ nguyên lý cấp điện.
2. Dòng tải lớn nhất.
3. Công suất và điện áp máy phát.
4. Tiết diện cáp nguồn.
5. Thiết bị đóng cắt.
6. Tín hiệu Remote Start/Stop.
7. Thứ tự pha.
8. Hệ thống tiếp địa.
9. Chế độ Auto/Manual.
10. Thời gian chuyển nguồn.
11. Thời gian xác nhận điện lưới trở lại.
12. Chế độ làm mát trước khi dừng máy.

Sau khi lắp đặt, cần chạy thử thực tế để kiểm tra toàn bộ chu trình từ mất điện lưới → khởi động máy phát → chuyển nguồn → điện lưới phục hồi → chuyển về lưới → dừng máy.

Báo giá tủ ATS 400A

Giá tủ ATS 400A phụ thuộc vào cấu hình thiết bị bên trong và yêu cầu của công trình.

Một số yếu tố ảnh hưởng trực tiếp đến giá gồm:

• Thiết bị đóng cắt.
• Thương hiệu thiết bị.
• Bộ điều khiển ATS.
• Khả năng chịu dòng và khả năng cắt.
• Chức năng bảo vệ.
• Đồng hồ đo và màn hình hiển thị.
• Vỏ tủ.
• Thanh cái.
• Vật tư đấu nối.
• Sơ đồ điều khiển máy phát.
• Chi phí lắp đặt và chạy thử.

Do đó, HANGEN POWER không áp dụng một mức giá cố định cho mọi tủ ATS 400A.

Khách hàng chỉ cần cung cấp công suất máy phát, điện áp, dòng tải hoặc sơ đồ điện hiện có, HANGEN POWER có thể tư vấn cấu hình phù hợp và báo giá theo yêu cầu.

HANGEN POWER cung cấp và lắp đặt tủ ATS 400A

HANGEN POWER cung cấp tủ ATS 400A cho máy phát điện và giải pháp chuyển nguồn tự động cho các công trình công nghiệp và thương mại.

Dịch vụ có thể bao gồm:

• Khảo sát hệ thống điện.
• Tính toán dòng tải.
• Tư vấn lựa chọn ATS.
• Thiết kế cấu hình tủ.
• Gia công và lắp ráp tủ.
• Kiểm tra thiết bị.
• Đấu nối máy phát.
• Lắp đặt tại công trình.
• Chạy thử chuyển nguồn.
• Hướng dẫn vận hành.
• Bảo hành và hỗ trợ kỹ thuật.

Đặc biệt, HANGEN POWER có thể triển khai giải pháp đồng bộ:

Máy phát điện → Tủ ATS 400A → Tủ điện phân phối → Tải ưu tiên

Giúp khách hàng dễ dàng quản lý và vận hành hệ thống nguồn điện dự phòng.

Câu hỏi thường gặp về tủ ATS 400A

ATS 400A dùng được cho máy phát 250kVA không?

Có thể. Với hệ thống 3 pha 400V, máy phát 250kVA có dòng danh định lý thuyết khoảng 361A, do đó ATS 400A có thể được xem xét nếu phù hợp với dòng tải và các điều kiện kỹ thuật của hệ thống.

ATS 400A có dùng được cho máy phát 300kVA không?

Nếu chuyển toàn bộ công suất 300kVA ở 400V 3 pha thì dòng danh định khoảng 433A, lớn hơn 400A. Vì vậy ATS 400A không nên được sử dụng mặc nhiên để chuyển toàn bộ công suất này. Nếu chỉ cấp cho tải có dòng phù hợp, cần tính toán theo tải thực tế.

ATS 400A có tự khởi động máy phát không?

Có thể. ATS được đấu nối với bộ điều khiển máy phát có chức năng Remote Start sẽ gửi tín hiệu khởi động khi nguồn điện lưới gặp sự cố.

ATS 400A có dùng cho nhà máy không?

Có. ATS 400A phù hợp với nhiều hệ thống điện dự phòng của nhà máy và nhà xưởng, đặc biệt khi cần cấp nguồn cho nhóm tải lớn hoặc tải ưu tiên.

ATS 400A có thể dùng cho tải động cơ không?

Có thể, nhưng cần tính toán dòng khởi động và đặc tính tải. Đối với nhiều động cơ công suất lớn, cần xem xét cả khả năng đáp ứng của máy phát và thiết bị đóng cắt.

Có thể dùng ATS 400A cho hệ thống PCCC không?

Có thể được xem xét trong hệ thống cấp điện cho thiết bị PCCC nếu cấu hình đáp ứng yêu cầu thiết kế, tiêu chuẩn và quy định áp dụng cho công trình. Việc lựa chọn phải căn cứ vào hồ sơ thiết kế và yêu cầu kỹ thuật cụ thể.

HANGEN POWER có nhận lắp đặt ATS 400A không?

Có. HANGEN POWER cung cấp, lắp đặt và đấu nối ATS 400A với máy phát điện theo phương án kỹ thuật của từng công trình.

Kết luận

Tủ ATS 400A là giải pháp chuyển nguồn tự động dành cho hệ thống điện có dòng tải lớn, giúp tự động chuyển đổi giữa điện lưới và máy phát điện khi nguồn điện chính gặp sự cố.

ATS 400A có thể được ứng dụng cho nhà máy, nhà xưởng, khách sạn, tòa nhà văn phòng, kho vận, trung tâm thương mại và các công trình sử dụng máy phát điện công nghiệp.

Để lựa chọn đúng, cần đánh giá đồng thời dòng tải, công suất máy phát, điện áp, loại tải, dòng khởi động, khả năng chịu/cắt dòng của thiết bị và phương án bảo vệ.

HANGEN POWER nhận tư vấn, cung cấp và lắp đặt tủ ATS 400A, đồng bộ với máy phát điện và hệ thống điện dự phòng cho công trình trên toàn quốc.

Liên hệ HANGEN POWER để được tư vấn cấu hình ATS 400A phù hợp với hệ thống điện thực tế.
