CÔNG NGHỆ BỘ ĐIỀU KHIỂN SMARTGEN – “BỘ NÃO” TRONG HỆ THỐNG MÁY PHÁT ĐIỆN HIỆN ĐẠI

Trong một tổ máy phát điện công nghiệp, nếu:

• Động cơ diesel được ví như “trái tim” tạo ra năng lượng cơ học;
• Đầu phát điện là bộ phận tạo ra điện năng;

thì:

BỘ ĐIỀU KHIỂN SMARTGEN CHÍNH LÀ “BỘ NÃO” CỦA TỔ MÁY PHÁT ĐIỆN

Bộ điều khiển có nhiệm vụ giám sát, điều khiển và bảo vệ hoạt động của máy phát điện. Từ việc nhận lệnh khởi động khi mất điện, theo dõi điện áp, tần số, áp suất dầu, nhiệt độ động cơ cho đến phát cảnh báo hoặc dừng máy khi có sự cố – tất cả đều có thể được quản lý thông qua hệ thống điều khiển.

SmartGen là thương hiệu phát triển nhiều nhóm sản phẩm liên quan đến điều khiển máy phát điện, ATS, quản lý nguồn điện, AVR, điều khiển động cơ và giám sát từ xa. Theo thông tin chính thức của hãng, SmartGen bắt đầu phát triển thế hệ sản phẩm đầu tiên từ năm 1998 và hiện cung cấp hệ sinh thái sản phẩm cho nhiều lĩnh vực khác nhau.

---

1. SMARTGEN LÀ GÌ?

SMARTGEN là thương hiệu chuyên phát triển các thiết bị điều khiển và tự động hóa cho hệ thống nguồn điện.

Các nhóm sản phẩm của hãng bao gồm:

• Bộ điều khiển máy phát điện.
• Bộ điều khiển ATS và chuyển nguồn.
• Bộ điều khiển hòa đồng bộ.
• Bộ chia tải.
• Bộ điều chỉnh điện áp AVR.
• Bộ điều khiển động cơ.
• Hệ thống quản lý năng lượng EMS.
• Hệ thống giám sát từ xa.
• Các module mở rộng I/O.
• Thiết bị giao tiếp RS485, CANBUS, Ethernet và các chuẩn kết nối khác.

Theo SmartGen, sản phẩm của hãng được ứng dụng trong các lĩnh vực như phát điện, hạ tầng, viễn thông, công nghiệp, tàu biển, trung tâm dữ liệu và hệ thống năng lượng hỗn hợp.

---

2. BỘ ĐIỀU KHIỂN SMARTGEN CÓ VAI TRÒ GÌ TRONG MÁY PHÁT ĐIỆN?

Một máy phát điện hiện đại không chỉ đơn giản là:

Bấm nút → động cơ nổ → có điện.

Hệ thống vận hành thực tế có thể là:

MẤT ĐIỆN LƯỚI

↓

ATS PHÁT HIỆN MẤT ĐIỆN

↓

SMARTGEN NHẬN TÍN HIỆU KHỞI ĐỘNG

↓

KHỞI ĐỘNG ĐỘNG CƠ

↓

KIỂM TRA ĐIỆN ÁP VÀ TẦN SỐ

↓

ĐÓNG MÁY PHÁT VÀO PHỤ TẢI

↓

GIÁM SÁT LIÊN TỤC

↓

PHÁT HIỆN SỰ CỐ

↓

CẢNH BÁO HOẶC DỪNG MÁY

↓

ĐIỆN LƯỚI PHỤC HỒI

↓

CHUYỂN PHỤ TẢI VỀ ĐIỆN LƯỚI

↓

LÀM MÁT ĐỘNG CƠ

↓

DỪNG MÁY

Đây chính là lý do bộ điều khiển đóng vai trò rất quan trọng đối với khả năng tự động hóa của tổ máy.

---

3. SMARTGEN – KHÔNG CHỈ LÀ MỘT MÀN HÌNH HIỂN THỊ

Nhiều khách hàng nhìn vào bảng điều khiển và nghĩ rằng:

“Đây chỉ là màn hình hiển thị thông số.”

Thực tế, bộ điều khiển máy phát điện hiện đại có nhiều nhiệm vụ hơn.

Giám sát thông số động cơ

Có thể theo dõi:

• Áp suất dầu.
• Nhiệt độ nước làm mát.
• Tốc độ động cơ.
• Điện áp ắc quy.
• Số giờ hoạt động.
• Mức nhiên liệu tùy cấu hình.

Giám sát thông số điện

Bao gồm:

• Điện áp.
• Dòng điện.
• Tần số.
• Công suất.
• Hệ số công suất.
• Điện năng.

Điều khiển vận hành

Cho phép:

• Khởi động.
• Dừng máy.
• Chạy bằng tay.
• Chạy tự động.
• Nhận tín hiệu khởi động từ xa.

Bảo vệ tổ máy

Giám sát các trạng thái bất thường để cảnh báo hoặc thực hiện các hành động bảo vệ theo cấu hình.

Các dòng controller của SmartGen hỗ trợ chức năng tự động khởi động/dừng, đo lường dữ liệu, cảnh báo và bảo vệ; tùy dòng sản phẩm có thể hỗ trợ AMF, giám sát từ xa, hòa đồng bộ và nhiều tính năng mở rộng khác.

---

4. SMARTGEN HGM – DÒNG BỘ ĐIỀU KHIỂN MÁY PHÁT ĐIỆN

Khi nhắc đến bộ điều khiển SmartGen trong ngành máy phát điện, nhiều kỹ thuật viên quen thuộc với các dòng thuộc hệ HGM.

Tùy từng model, bộ điều khiển có thể được sử dụng cho:

Máy phát điện chạy tay

Người vận hành trực tiếp khởi động và điều khiển máy.

Máy phát điện tự động

Máy có thể nhận tín hiệu và tự khởi động.

Hệ thống AMF

Máy tự khởi động khi mất điện lưới.

Hệ thống ATS

Kết hợp với hệ thống chuyển nguồn tự động.

Nhiều máy phát điện

Hỗ trợ các giải pháp chia tải và hòa đồng bộ tùy cấu hình controller.

SmartGen hiện có danh mục controller dành cho máy phát điện từ các hệ đơn máy tự khởi động đến AMF, đa máy song song và hòa lưới.

---

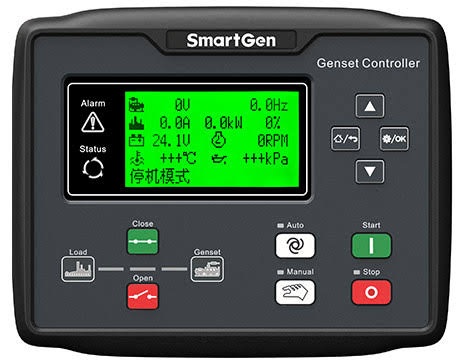

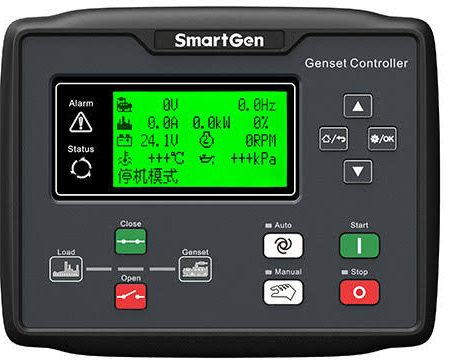

5. HGM7110N VÀ HGM7120N – MỘT VÍ DỤ VỀ BỘ ĐIỀU KHIỂN SMARTGEN

Các dòng HGM7110N/HGM7120N là ví dụ về bộ điều khiển tích hợp công nghệ số, thông minh và khả năng kết nối mạng.

Theo tài liệu kỹ thuật của SmartGen, dòng này sử dụng công nghệ vi xử lý 32-bit và hỗ trợ:

• Tự động khởi động/dừng.
• Đo lường nhiều thông số.
• Cài đặt thông số.
• Cảnh báo và bảo vệ.
• Hiển thị LCD.
• Kết nối USB.
• Giám sát và cấu hình qua RS485 tùy hệ thống.

Điều này cho thấy xu hướng phát triển của bộ điều khiển máy phát điện ngày nay là:

Từ điều khiển cơ bản → đến điều khiển số → kết nối → giám sát → quản lý hệ thống.

---

6. AMF – TỰ ĐỘNG KHỞI ĐỘNG KHI MẤT ĐIỆN

Đây là một trong những ứng dụng quan trọng nhất của SmartGen.

AMF có thể hiểu đơn giản là chế độ tự động quản lý nguồn dự phòng.

Ví dụ:

Khi điện lưới bình thường

Công trình sử dụng điện lưới.

↓

Khi điện lưới gặp sự cố

Hệ thống phát hiện trạng thái bất thường.

↓

SMARTGEN nhận tín hiệu

↓

Máy phát điện tự khởi động

↓

Kiểm tra thông số máy phát

↓

ATS chuyển phụ tải

↓

CÔNG TRÌNH CÓ NGUỒN ĐIỆN DỰ PHÒNG

Khi điện lưới phục hồi:

↓

ATS chuyển tải về nguồn chính

↓

Máy phát tiếp tục chạy không tải để làm mát theo thời gian cài đặt

↓

SMARTGEN dừng máy

Đây là một trong những giải pháp phù hợp với:

• Nhà hàng.
• Khách sạn.
• Tòa nhà.
• Nhà máy.
• Trang trại.
• Kho lạnh.
• Văn phòng.
• Công trình có hệ thống PCCC.

---

7. SMARTGEN GIÁM SÁT NHỮNG GÌ?

Tùy model và cấu hình, một bộ điều khiển có thể giám sát rất nhiều thông số.

Thông số máy phát

• Điện áp pha.
• Điện áp dây.
• Dòng điện.
• Tần số.
• Công suất kW.
• Công suất kVA.
• Công suất phản kháng kVAr.
• Hệ số công suất.

Thông số động cơ

• Áp suất dầu.
• Nhiệt độ động cơ.
• Tốc độ động cơ.
• Điện áp ắc quy.
• Số giờ chạy.

Trạng thái nguồn

• Điện lưới.
• Máy phát.
• ATS.
• CB máy phát.
• Trạng thái chạy/dừng.

Thông tin vận hành

• Thời gian chạy.
• Lịch sử lỗi.
• Cảnh báo.
• Thông số cài đặt.

Tùy dòng controller, các thông số và tính năng thực tế có thể khác nhau.

---

8. HỆ THỐNG BẢO VỆ – YẾU TỐ QUAN TRỌNG CỦA SMARTGEN

Một trong những nhiệm vụ quan trọng nhất của controller là bảo vệ tổ máy.

Ví dụ, tùy cấu hình và tín hiệu kết nối, hệ thống có thể giám sát các trạng thái như:

Áp suất dầu thấp

↓

Cảnh báo hoặc kích hoạt chế độ bảo vệ.

Nhiệt độ động cơ cao

↓

Cảnh báo hoặc dừng máy theo cấu hình.

Quá tốc độ

↓

Kích hoạt bảo vệ.

Điện áp máy phát bất thường

↓

Phát cảnh báo.

Tần số bất thường

↓

Giám sát và bảo vệ.

Quá dòng hoặc các sự cố điện

↓

Phối hợp với thiết bị bảo vệ phù hợp.

Điểm quan trọng là:

Controller chỉ hoạt động chính xác khi cảm biến, dây tín hiệu, cấu hình thông số và hệ thống điện được thiết kế đúng.

---

9. SMARTGEN VÀ CANBUS – KẾT NỐI VỚI ĐỘNG CƠ HIỆN ĐẠI

Ngày nay, nhiều động cơ điện tử sử dụng:

ECU – Electronic Control Unit

Bộ điều khiển SmartGen có thể hỗ trợ giao tiếp CANBUS trên các model và cấu hình tương ứng.

Nhờ đó, hệ thống có thể trao đổi dữ liệu giữa:

ĐỘNG CƠ

↓

ECU

↓

CANBUS

↓

SMARTGEN

↓

MÀN HÌNH GIÁM SÁT

Tùy động cơ và controller, các dữ liệu có thể bao gồm nhiều thông số vận hành và thông tin cảnh báo.

Đây là xu hướng phổ biến của máy phát điện hiện đại, đặc biệt đối với:

• Động cơ Common Rail.
• Động cơ điều khiển điện tử.
• Hệ thống công suất lớn.
• Hệ thống yêu cầu giám sát chuyên sâu.

---

10. SMARTGEN VÀ GIÁM SÁT TỪ XA

Một máy phát điện đặt tại:

• Hà Nội.
• Quảng Ninh.
• Hải Phòng.
• Bắc Ninh.
• Thái Nguyên.
• Một khu công nghiệp xa.

không phải lúc nào kỹ thuật viên cũng có thể đến kiểm tra ngay.

Vì vậy, khả năng kết nối và giám sát từ xa ngày càng trở nên quan trọng.

SmartGen có các giải pháp hỗ trợ:

• Cloud monitoring.
• SCADA.
• HMI.
• RS485.
• CANBUS.
• Ethernet.
• USB.

Tùy hệ thống và thiết bị sử dụng.

Xu hướng này giúp việc quản lý máy phát điện chuyển dần từ:

“Có sự cố mới đến kiểm tra.”

sang:

“Theo dõi thông tin vận hành và xử lý chủ động hơn.”

---

11. SMARTGEN VÀ HÒA ĐỒNG BỘ NHIỀU MÁY PHÁT

Đối với các dự án lớn, một máy phát điện có thể không đủ đáp ứng toàn bộ nhu cầu.

Ví dụ:

02 máy phát 500kVA

hoặc:

03 máy phát 1.000kVA

Trong những hệ thống này, có thể cần các giải pháp:

• Hòa đồng bộ.
• Chia tải.
• Đồng bộ điện áp.
• Đồng bộ tần số.
• Quản lý đóng/cắt máy phát.

SmartGen có các dòng controller hỗ trợ đa máy phát, song song và hòa lưới tùy cấu hình sản phẩm.

Đây là giải pháp phù hợp với những dự án:

• Nhà máy lớn.
• Khu công nghiệp.
• Data Center.
• Hạ tầng.
• Công trình cần nguồn dự phòng công suất cao.

---

12. SMARTGEN VÀ ATS – HỆ THỐNG CHUYỂN NGUỒN

SMARTGEN không chỉ liên quan đến máy phát.

Hãng cũng phát triển hệ thống điều khiển chuyển nguồn.

Ví dụ:

ĐIỆN LƯỚI

↓

ATS / CONTROLLER

↓

PHỤ TẢI

Khi điện lưới xảy ra sự cố:

↓

SMARTGEN ĐIỀU KHIỂN MÁY PHÁT

↓

MÁY PHÁT SẴN SÀNG

↓

ATS CHUYỂN NGUỒN

SmartGen hiện cung cấp các giải pháp điều khiển chuyển nguồn hai nguồn, ba nguồn, bypass, chuyển đổi đồng bộ và nhiều cấu hình phân phối điện khác.

---

13. SMARTGEN VÀ TƯƠNG LAI CỦA HỆ THỐNG NĂNG LƯỢNG

Đây là điểm HANGEN POWER nên khai thác trong phần Công nghệ.

Tương lai của hệ thống nguồn điện không chỉ là:

Máy phát diesel + ATS

Mà có thể là:

ĐIỆN LƯỚI

MÁY PHÁT ĐIỆN

PIN LƯU TRỮ

ĐIỆN MẶT TRỜI

EMS

↓

HỆ THỐNG NĂNG LƯỢNG HỖN HỢP

SmartGen hiện phát triển các sản phẩm liên quan đến BMS, EMS, PCS và hệ thống năng lượng hỗn hợp, hỗ trợ nhiều cấu hình như điện mặt trời, lưu trữ, điện lưới và máy phát.

Điều này phù hợp với xu hướng:

SMART POWER MANAGEMENT

---

14. SMARTGEN PHÙ HỢP VỚI HANGEN POWER NHƯ THẾ NÀO?

Đối với hệ thống máy phát điện HANGEN POWER, SmartGen có thể đóng vai trò là trung tâm điều khiển.

Một cấu hình tiêu chuẩn:

ĐỘNG CƠ

Cummins / Yuchai / SDEC / Weichai / Baudouin / Kubota / Isuzu / Ricardo

↓

ĐẦU PHÁT

KWISE / STAMFORD / Leroy-Somer / Mecc Alte

↓

BỘ ĐIỀU KHIỂN SMARTGEN

↓

TỦ ĐIỆN

↓

ATS

↓

PHỤ TẢI CÔNG TRÌNH

Điều này giúp HANGEN POWER xây dựng hình ảnh:

Không chỉ lắp ráp động cơ và đầu phát, mà xây dựng một tổ máy đồng bộ từ cơ khí đến hệ thống điều khiển.

---

15. Những dòng SmartGen phù hợp với từng phân khúc

HANGEN POWER có thể phân nhóm theo nhu cầu khách hàng.

Phân khúc máy phát điện cơ bản

Các dòng controller hỗ trợ:

• Khởi động/dừng.
• Hiển thị thông số.
• Cảnh báo cơ bản.

Phân khúc máy tự động

Controller hỗ trợ:

• AMF.
• Điều khiển ATS.
• Tự khởi động khi mất điện.

Phân khúc công nghiệp

Controller có thể cần:

• CANBUS.
• RS485.
• Ethernet.
• Giám sát từ xa.
• Module mở rộng.

Phân khúc dự án lớn

Có thể cần:

• Hòa đồng bộ.
• Chia tải.
• Quản lý nhiều máy.
• Hòa lưới.
• Hệ thống SCADA.

SmartGen hiện có danh mục controller trải rộng từ điều khiển đơn máy đến AMF, nhiều máy song song và các giải pháp giám sát, kết nối.

---

16. Vì sao không nên chọn controller chỉ dựa vào giá?

Một bộ điều khiển có giá trị nhỏ hơn nhiều so với toàn bộ tổ máy.

Nhưng nếu lựa chọn sai, có thể ảnh hưởng đến:

• Khả năng tự động chạy máy.
• Khả năng giám sát.
• Hệ thống cảnh báo.
• Khả năng kết nối ATS.
• Khả năng mở rộng sau này.

Ví dụ:

Một khách sạn chỉ cần chạy dự phòng cơ bản có thể không cần hệ thống hòa đồng bộ phức tạp.

Nhưng một nhà máy lớn có nhiều máy phát lại cần hệ thống điều khiển hoàn toàn khác.

Vì vậy:

Không chọn SMARTGEN theo giá rẻ hay đắt.

Mà nên chọn:

SMARTGEN THEO CẤU HÌNH HỆ THỐNG

---

17. 6 yếu tố HANGEN POWER cần xác định trước khi chọn SmartGen

1. Máy chạy tay hay tự động?

2. Có ATS hay không?

3. Động cơ cơ hay động cơ điện tử?

4. Có cần CANBUS không?

5. Có cần giám sát từ xa không?

6. Có cần hòa đồng bộ nhiều máy không?

Sau đó mới lựa chọn:

ĐÚNG MODEL SMARTGEN + ĐÚNG HỆ THỐNG ĐIỆN + ĐÚNG CẤU HÌNH ĐỘNG CƠ

---

18. SMARTGEN – KHÔNG CHỈ LÀ “BỘ ĐIỀU KHIỂN MÁY PHÁT”

Nếu nhìn rộng hơn, SmartGen đang phát triển một hệ sinh thái liên quan đến:

• Máy phát điện.
• ATS.
• Điều khiển điện áp.
• Hệ thống hòa đồng bộ.
• Phân phối điện.
• Giám sát đám mây.
• Hệ thống lưu trữ.
• EMS.
• Hybrid Energy.

Điều này giúp thương hiệu có vai trò ngày càng quan trọng trong hệ thống nguồn điện hiện đại.

---

19. SMARTGEN VÀ ĐỊNH HƯỚNG CÔNG NGHỆ CỦA HANGEN POWER

Nếu xây dựng chuyên mục:

CÔNG NGHỆ HANGEN POWER

có thể kết nối các bài viết theo cấu trúc:

CÔNG NGHỆ ĐỘNG CƠ

• Cummins.
• Yuchai.
• SDEC.
• Weichai.
• Baudouin.

↓

CÔNG NGHỆ ĐẦU PHÁT

• KWISE.
• STAMFORD.
• Leroy-Somer.
• Mecc Alte.

↓

CÔNG NGHỆ ĐIỀU KHIỂN

SMARTGEN

↓

CÔNG NGHỆ CHUYỂN NGUỒN

• ATS.
• AMF.
• Chuyển nguồn tự động.

↓

CÔNG NGHỆ GIÁM SÁT

• CANBUS.
• RS485.
• Ethernet.
• Cloud Monitoring.

↓

GIẢI PHÁP NGUỒN ĐIỆN HANGEN POWER

Đây là cấu trúc rất tốt để xây dựng Brand Hub cho website HANGEN POWER.

---

20. KẾT LUẬN

SMARTGEN là thương hiệu phát triển các giải pháp điều khiển và tự động hóa cho máy phát điện và hệ thống nguồn điện.

Trong tổ máy phát điện, bộ điều khiển SmartGen có thể đảm nhiệm nhiều nhiệm vụ như:

• Khởi động và dừng máy.
• Theo dõi thông số động cơ.
• Giám sát điện áp và tần số.
• Cảnh báo sự cố.
• Hỗ trợ chế độ AMF.
• Kết nối ATS.
• Giao tiếp với ECU qua CANBUS tùy cấu hình.
• Giám sát từ xa.
• Hòa đồng bộ và chia tải trên các hệ thống phù hợp.

SmartGen hiện phát triển danh mục sản phẩm từ bộ điều khiển máy phát điện, chuyển nguồn, điều khiển alternator đến hệ thống năng lượng và giám sát, cho thấy xu hướng mở rộng từ điều khiển một tổ máy sang quản lý hệ thống nguồn điện thông minh.

Đối với HANGEN POWER, việc lựa chọn SmartGen phù hợp giúp hoàn thiện chuỗi:

ĐỘNG CƠ CHÍNH HÃNG

ĐẦU PHÁT CHẤT LƯỢNG

BỘ ĐIỀU KHIỂN SMARTGEN

ATS & HỆ THỐNG ĐIỆN

LẮP ĐẶT – TEST TẢI – BẢO HÀNH

=

GIẢI PHÁP MÁY PHÁT ĐIỆN HANGEN POWER

HANGEN POWER tư vấn lựa chọn bộ điều khiển SMARTGEN phù hợp với từng cấu hình máy phát điện: chạy tay, tự động AMF, ATS, động cơ điện tử CANBUS, giám sát từ xa hoặc hệ thống hòa đồng bộ nhiều máy.
