Máy phát điện Mitsubishi 1450Kva

3,000,000,000VND

Email to a Friend Print

Danh mục: Máy phát điện, Máy Phát Điện Hangen Mitsubishi

Mô tả

HANGEN POWER · INDUSTRIAL GENERATOR

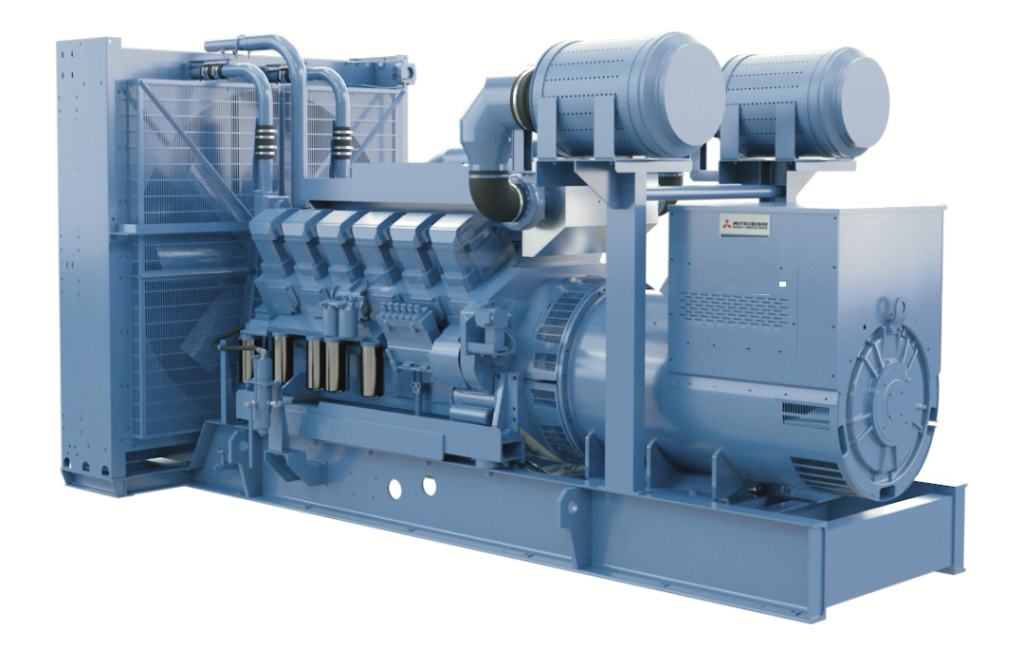

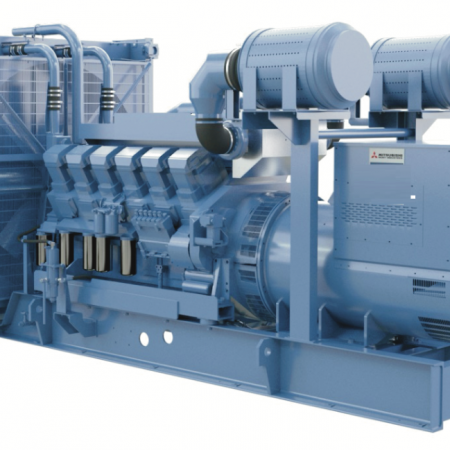

Tổ máy phát điện Mitsubishi 1450kVA

Model MGS1400B · Động cơ Mitsubishi S12R-PTA2-S · Đầu phát MG-7PD

      Công suất liên tục

      1450 kVA

      1160 kW theo tài liệu gốc

      Công suất dự phòng

      1600 kVA

      1280 kW theo tài liệu gốc

      Điện áp định mức

      380/220V

      3 pha – 4 dây

      Tần số

      50 Hz

      Tốc độ động cơ 1500 vòng/phút

1. Thông số kỹ thuật tổng thể

Nhãn hiệu	MITSUBISHI
Model tổ máy	MGS1400B
Xuất xứ theo tài liệu cung cấp	Singapore
Nguồn gốc hàng hóa	Nhật Bản
Tình trạng	Mới 100%, đã được nhiệt đới hóa để hoạt động trong điều kiện khí hậu Việt Nam.
Tiêu chuẩn chất lượng chế tạo	BS4999, BS5000, BS5514, IEC 34, ISO 3046, ISO 8528, DIN6271, VDE.
Tiêu chuẩn quản lý chất lượng	ISO 9001:2000 theo tài liệu gốc.
Công suất liên tục (100% tải)	1450 kVA / 1160 kW
Công suất dự phòng (110% tải)	1600 kVA / 1280 kW
Điện áp ngõ ra danh định	380/220 VAC
Số pha dòng điện ngõ ra	3 pha – 4 dây
Tần số	50 Hz
Hệ thống chống rung	Đệm cao su chống rung.
Đặc tính quá độ	Phục hồi sau ≤ 5 giây theo tài liệu gốc.
Điều chỉnh công suất khi tải thay đổi	Tự động điều chỉnh.
Thời gian đạt công suất tối đa	< 60 giây.
Nhiệt độ môi trường hoạt động	Đến 40°C (104°F), độ ẩm tối đa 95% theo tài liệu gốc.
Khung bệ máy	Xử lý bề mặt chống oxy hóa và sơn tĩnh điện.
Nhiên liệu sử dụng	Dầu diesel thông dụng.
Tiêu hao nhiên liệu tại 75% tải	258 lít/giờ — cần đối chiếu catalogue chính hãng.
Tiêu hao nhiên liệu tại 100% tải	344 lít/giờ — cần đối chiếu catalogue chính hãng.
Trọng lượng máy trần	9.800 kg.
Kích thước máy trần (D × R × C)	4.680 × 2.160 × 2.700 mm.

2. Thông số động cơ diesel Mitsubishi

ĐỘNG CƠ DIESEL
Nhãn hiệu	MITSUBISHI – JAPAN
Model động cơ	S12R-PTA2-S
Loại động cơ	Diesel 4 thì, chuyên dụng cho máy phát điện.
Hệ thống nạp gió	Tăng áp Turbocharger, aftercooled.
Số xi-lanh / Bố trí	12 xi-lanh, bố trí hình chữ V.
Tốc độ quay	1500 vòng/phút.
Tỷ số nén	13,5:1.
Đường kính × hành trình xi-lanh	170 × 180 mm theo tài liệu gốc.
Dung tích xi-lanh	49 lít.
Công suất liên tục của động cơ	1225 kW theo tài liệu gốc.
Công suất dự phòng của động cơ	1351 kW theo tài liệu gốc.
Tiêu chuẩn quản lý chất lượng	ISO 9001 theo tài liệu gốc.
Cơ cấu truyền động	Trực tiếp, sử dụng khớp nối đồng trục.
Cơ cấu điều tốc	Điện tử.
Hệ thống đốt	Phun nhiên liệu trực tiếp.
Hệ thống khởi động	Đề điện DC 24V, sử dụng ắc-quy chì.
Dung lượng bình ắc-quy	Đảm bảo trên 6 lần đề theo tài liệu gốc.
Nhiệt độ khởi động thấp nhất	< 10° — tài liệu gốc chưa ghi rõ đơn vị và điều kiện.
Bộ nạp bình ắc-quy	Dynamo sạc đi kèm máy.
Hệ thống phun nhiên liệu	Phun cao áp có kiểm soát.
Nhiên liệu sử dụng	Dầu diesel thông dụng.
Dầu bôi trơn	Loại thông thường trên thị trường theo tài liệu gốc; cần lựa chọn đúng cấp dầu theo khuyến nghị nhà sản xuất.
Lọc nhiên liệu	Bộ lọc có thể thay thế.
Lọc dầu bôi trơn	Hệ thống lọc dầu bôi trơn có thể thay thế.
Hệ thống lọc gió	Lọc gió loại màng khô có thể thay thế, kèm ống góp gió vào.
Hệ thống giải nhiệt	Bộ tản nhiệt nước tuần hoàn bằng thép không gỉ, kết hợp quạt gió đầu trục. Tài liệu gốc nêu nhiệt độ nước cho phép 105°C và khả năng hoạt động ở chế độ quá tải 110%.
Điều kiện hoạt động	Khí hậu nhiệt đới, tài liệu gốc ghi 50°C.
Thiết bị phụ đi kèm động cơ	Bộ cao su giảm chấn. Bộ lọc gió và ống góp gió vào. Ống thoát khí. Bơm nước tuần hoàn. Bộ lọc nước và chất chống ăn mòn. Bơm dầu bôi trơn. Máy nạp ắc-quy 24VDC. Động cơ khởi động 24VDC. Bộ tản nhiệt và quạt.

3. Thông số đầu phát điện xoay chiều

ĐẦU PHÁT ĐIỆN XOAY CHIỀU
Model đầu phát	MG-7PD
Loại đầu phát	4 cực, không chổi than, kích từ nam châm vĩnh cửu theo kiểu PMG.
Tiêu chuẩn sản xuất	BS EN 60034, BS 5000, VDE 0530, NEMA MG1-32, IEC 34, CSA22.2-100, AS1359.
Tiêu chuẩn quản lý chất lượng	ISO 9001 theo tài liệu gốc.
Số pha	3 pha / 4 dây, có dây trung tính.
Điện áp danh định	380/220 VAC.
Tần số danh định	50 Hz.
Độ biến thiên tần số ngẫu nhiên	Không vượt quá ±0,25% ở tải ổn định, từ không tải đến đầy tải theo tài liệu gốc.
Đặc điểm vận hành	Vận hành với tải dao động; có thể làm việc độc lập hoặc hòa đồng bộ giữa các tổ máy khi được cấu hình phù hợp.
Bộ điều chỉnh điện áp tự động (AVR)	Tài liệu gốc ghi bộ điều chỉnh được tích hợp trong board điều khiển.
Độ biến thiên điện áp	≤ ±0,5% ở tải không đổi theo tài liệu gốc; các điều kiện đo cần xác nhận với catalogue đầu phát.
Độ tụt vận tốc	Đến 4,5% theo tài liệu gốc; cần xác nhận điều kiện áp dụng.
Hệ số công suất cos φ	0,8 – 1,0.
Cấp bảo vệ cơ học	IP23.
Cấp cách điện	Cấp H.
Độ méo sóng hài (THD)	≤ 0,5% theo tài liệu gốc.
Hiệu suất	≥ 92,5% theo tài liệu gốc.
Tiêu chuẩn nhiễu điện từ	BS EN 61000-6-2, BS EN 61000-6-4, VDE 0875 cấp G, N theo tài liệu gốc.

4. Bộ điều khiển Mitsubishi MGS 7310

BỘ ĐIỀU KHIỂN
Nhãn hiệu / Model	MITSUBISHI MGS 7310
Loại thiết bị	Bộ điều khiển kỹ thuật số LCD.
Tình trạng và bố trí	Bảng điều khiển bố trí thuận tiện, dễ quan sát và thao tác. Có đèn báo máy đang hoạt động và đèn chiếu sáng bảng điều khiển. Thiết kế lắp trên máy phát điện. Có chức năng điều áp kỹ thuật số theo tài liệu gốc. Giám sát và bảo vệ các trạng thái hoạt động của động cơ và đầu phát. Bo mạch chủ có lớp vỏ bảo vệ trước tác động của môi trường. Dữ liệu có thể xem qua màn hình và các phím điều hướng. Có chế độ tiết kiệm năng lượng màn hình. Tài liệu gốc nêu khả năng vận hành đến 70°C, độ ẩm 95% và lưu kho đến 80°C; cần xác nhận theo đúng model bộ điều khiển.
Ngõ vào / ngõ ra	Tài liệu gốc có chỗ ghi 2 ngõ vào và ngõ ra, chỗ khác ghi 6 ngõ vào và 6 ngõ ra mở rộng lập trình được; cần xác nhận cấu hình thực tế.
Tiêu chuẩn quản lý chất lượng	ISO 9001 theo tài liệu gốc.
Tiêu chuẩn sản xuất được liệt kê	NFPA 110; ISO 8528-4:1993. BS EN 60950. BS EN 61000-6-2, BS EN 61000-6-4. BS EN 60068-2-1, BS EN 60068-2-2. BS EN 60068-2-6, BS EN 60068-2-27. EN 50081-1,2; EN 50082-1,2. BS 2011-2-1. BS EN 60529, IP65/IP42. MIL-STD-202C, Method 101 và ASTM B117. ISO 7637-2, Level 2. CE Marking, UL 2200, NEMA rating. Danh sách trên được giữ theo tài liệu gốc; không mặc định rằng tất cả tiêu chuẩn hoặc chứng nhận đều áp dụng cho cấu hình sản phẩm này.
Hệ thống điều khiển và bảo vệ	Bảo vệ đầu phát và hệ thống điện trước các sự cố như ngắn mạch, quá tải, sụt điện áp và giảm tần số theo cấu hình. Các thành phần được thiết kế để chịu rung động khi tổ máy vận hành. Điều khiển bằng nút nhấn, có nút dừng khẩn cấp. Màn hình LCD hiển thị thông số và chức năng điều khiển. Ghi nhận và lưu 30 sự kiện lỗi gần nhất theo thời gian thực theo tài liệu gốc. Có ngõ vào và ngõ ra mở rộng lập trình được; số lượng cần xác nhận.
Bộ điều khiển tiêu chuẩn	Bộ điều khiển chu kỳ khởi động. Bảng điều khiển hiển thị số. Công tắc dừng khẩn cấp. Chức năng chạy cầm chừng (idle) nếu được cấu hình. Công tắc menu và reset. Bảng điều khiển được chiếu sáng. Chức năng khởi động từ xa. Công tắc Run-Off-Auto. Công tắc chọn pha, Volt và Ammeter.
Chức năng bảo vệ tiêu chuẩn – cảnh báo	Nhiệt độ nước làm mát cao/thấp theo cấu hình. Điện áp DC cao/thấp. Áp suất dầu bôi trơn thấp. Quá dòng. Lỗi cảm biến áp suất dầu hoặc cảm biến nhiệt độ. Ắc-quy yếu. Lỗi không dừng được máy. Cảnh báo hoặc cắt tải khi quá tải nếu hệ thống được cấu hình.
Chức năng bảo vệ tiêu chuẩn – dừng máy	Dừng khẩn cấp. Khởi động thất bại hoặc đề quá số lần cài đặt. Điện áp AC cao/thấp. Nhiệt độ nước làm mát cao hoặc mực nước làm mát thấp. Áp suất dầu bôi trơn thấp. Lỗi bộ kích từ theo cấu hình. Quá dòng hoặc ngắn mạch. Vượt tốc, thấp tốc hoặc tần số vượt giới hạn cài đặt.
Thông số đầu phát hiển thị	Dòng điện pha (A), công suất (kW), điện năng (kWh), hệ số công suất, điện áp dây (L-L), điện áp pha (L-N).
Thông số động cơ hiển thị	Điện áp ắc-quy. Nhiệt độ nước làm mát. Số giờ chạy và số lần khởi động. Áp suất dầu bôi trơn. Tốc độ động cơ (RPM).
Điều khiển động cơ	Điều khiển tốc độ trong khoảng ±0,25% từ không tải đến đầy tải theo tài liệu gốc. Độ trôi tần số không vượt quá ±0,5% khi nhiệt độ môi trường thay đổi đến 50°C trong 8 giờ theo tài liệu gốc. Cho phép dừng khẩn cấp từ xa khi được cấu hình phù hợp.
Điều khiển đầu phát	Điều chỉnh điện áp ngõ ra trong khoảng 0,5% từ không tải đến đầy tải theo tài liệu gốc. Độ trôi điện áp không vượt quá ±0,5% khi nhiệt độ môi trường thay đổi đến 33°C trong 8 giờ theo tài liệu gốc. Khi khởi động hoặc có tải đột ngột, điện áp dao động không vượt quá 5% điện áp định mức theo tài liệu gốc.

5. Phụ kiện đi kèm tổ máy

Phụ kiện theo tài liệu cung cấp

Pô giảm thanh (cấp tại Việt Nam).
Ống nhún đàn hồi.
Bình ắc-quy.
Sổ tay vận hành máy phát điện.

Lưu ý trước khi đăng: Nên đối chiếu catalogue chính hãng của model MGS1400B, đặc biệt là công suất tổ máy và động cơ, mức tiêu hao nhiên liệu 258–344 lít/giờ, xuất xứ, model đầu phát MG-7PD, thông số bộ điều khiển và các tiêu chuẩn/chứng nhận được liệt kê. Nội dung trên giữ theo thông tin bạn cung cấp và không thay thế hồ sơ kỹ thuật chính thức.
